需求分析

某單位高性能計算群集的需求覆蓋了前處理、并行仿真和后處理全部業務流程，其中：

? 高性能計算應用需求

l CAE、CFD仿真應用，如Fluent、CFX、TracePro等，命令行和圖形界面兩種模式；

l 仿真前后處理應用如Ensight、ICEMCFD等；

l 網格剖分一般為千萬級，最大為上億，遠程交互操作必須保證流暢；

l 必須同時支持Linux和Windows XP版本的仿真前后處理應用。

? 前后處理一體化需求

l 用戶可以從工作室的桌面PC上通過遠程可視化的方式使用機房里的圖形工作站，進行仿真前后處理；

l 從桌面PC可以調用高性能集群資源軟件接口，提交作業到高性能集群中，進行批處理和交互式CAE、CFD仿真計算；

l 桌面PC作為仿真計算和前后處理門戶，用戶在同一個桌面PC上就可以完成CAE、CFD的全流程工作；

l 仿真計算和前后處理在桌面PC的操作流程無縫整合，實現仿真和前后處理一體化；

l 一個桌面PC可以同時使用機房里的多個Linux和Windows XP機器進行仿真計算和前后處理工作，并能夠靈活切換當前工作桌面；

l 可根據不同應用的資源需求和當前工作站的負載情況，挑選最合適的圖形工作站進行仿真前后處理，實現工作站集群的負載均衡；

l 用戶可以快捷地把PC桌面發布到三維投影系統，投射到三維投影幕墻上；

l 用戶可以把當前工作桌面共享給其他幾個用戶的桌面PC，并提供操作權限，從而實現多個小團隊的交互式協同工作；

l 用戶進行網格剖分的結果可以直接提交到高性能仿真集群中進行并行計算，在服務器端形成前處理-CAE/CFD仿真計算-后處理整個工作流程的閉環；

l 為保證數據安全，所有設計模型和仿真數據和文件都保存在機房的共享存儲上，不能任意下載；

l 管理員可以通過桌面PC完成工作站集群的管理工作。

l 資源外部共享需求

l 能夠提供接口，將部分集群計算資源和許可證資源共享給外部環境使用。

? 3D投影需求

l 作為投影系統，要求具有大屏幕無縫拼接顯示、高分辨率、高亮度、高信號帶寬、高可靠性、人性化使用、低噪聲、低維護復雜度和低維護成本等指標和功能。通過主動3D投影機搭載3D融合器在屏幕上呈現色彩亮度一致的整幅圖像，形成逼真的立體視覺和觸手可及的體驗；

l 使用畫面分割器實現1屏、4屏、16屏3D投影的模式切換；

l 通過融合器實現多通道無縫拼接情況下的多窗口顯示，顯示的窗口可以全屏任意變化位置、大小和其它重要參數；

l 大屏幕系統的安裝和設置應美觀大方，與系統周圍環境、裝修和設備布置協調；滿足在仿真室內沒有視角盲區并且顯示效果良好；

l 系統能顯示多種信息信號，包括二維平面仿真圖形信號和三維立體仿真圖形信號；在整個大屏設計時充分考慮操作的靈活性，使得信息可以根據需要靈活切換、靈活地以任意大小在任意位置顯示，既可以根據預先設定的規則自動設置，也可以在某些情況下手動操作顯示特定的信息；功能豐富、操作靈活簡便、運行穩定；

l 整套3D投影系統具有可靠性、先進性、易維護性、實用性和可擴展性。

? 仿真計算需求

l 管理和調度100個節點左右的高性能計算集群

l 支持大規模CFD、CAE等仿真

l 支持多種調度策略和管理手段

l 支持實時資源監控和多維度報表分析

針對用戶高性能計算和前后處理的應用需求，我們建議采用XXX整合圖形服務器和高性能計算資源，形成一個前后處理和仿真計算一體化平臺。該平臺主要提供以下服務：

l 前后處理遠程可視化：從桌面PC通過遠程可視化使用機房的圖形服務器，進行CFD/CAE有限元網格前后處理；

l 批處理仿真計算：包括CFD（流體類仿真），CAE（結構強度、剛度、穩定性、動力響應、熱傳導、彈塑性等力學性能類仿真），電磁類仿真；

l 協同設計仿真優化：流體、結構、電磁等多目標、多學科的協同仿真迭代優化；

l 基于圖形卡的彈性計算：充分利用圖形服務器上圖形卡的顯示功能與計算能力，同時提供仿真前后處理階段的顯示功能與仿真階段的計算能力。

該平臺以服務器為中心，將為設計人員提供統一、高效、安全、可靠的大型前后處理平臺和高性能仿真計算平臺；并在用戶使用和操作上實現一體化，用戶和系統管理員只需要通過桌面PC機，登錄同一個門戶，完成所有的仿真前后處理、仿真計算和系統管理維護工作。同時，可以整合圖形服務器上的CPU資源和GPU納入到計算過程中，提高計算仿真計算能力，在實現軟、硬件資源最大程度的共享的同時，提供更高的安全性和便利性，最大程度地提高IT投資回報，提高設計人員和系統管理員的工作效率。

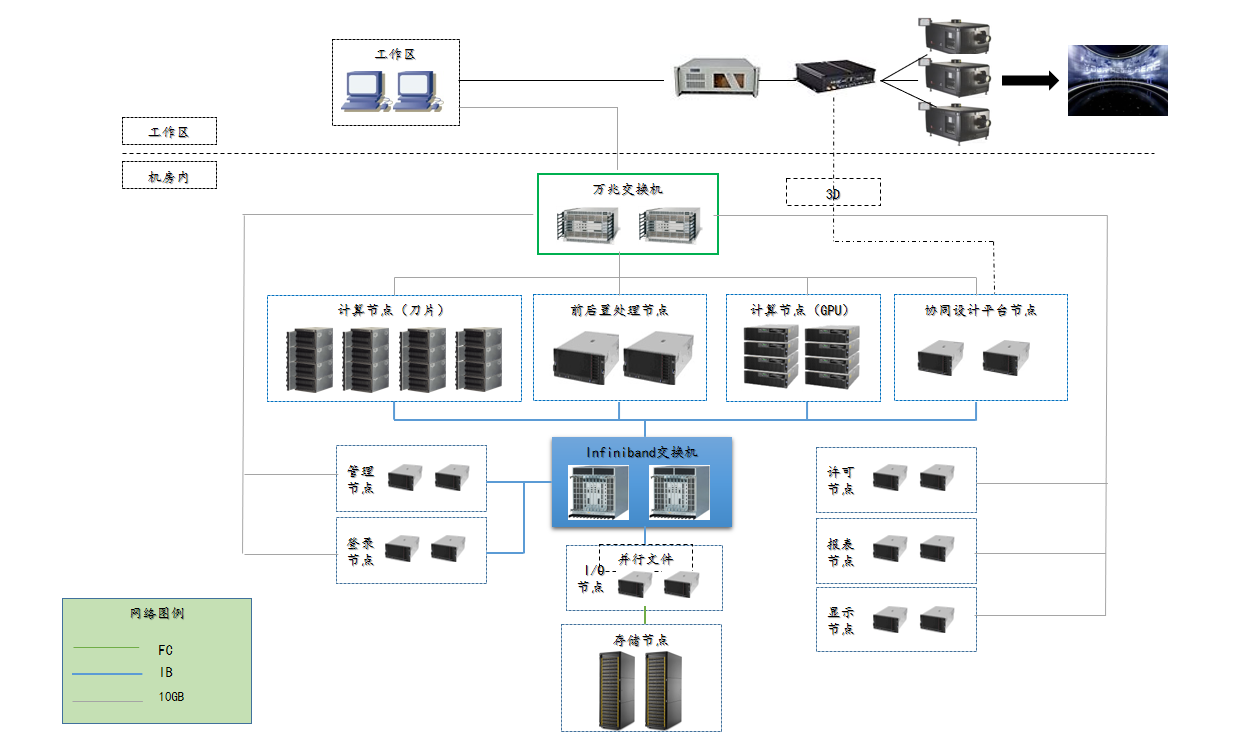

解決方案



1、本次高性能集群共分為兩大區域，即為：機房區域與工作區區域。

2、高性能集群共分為4大計算資源池，即為：刀片計算資源池、胖節點資源池、GPU計算資源池、協同設計資源池。

3、高性能集群其他節點有：管理節點、許可節點、報表節點、門戶節點、登錄節點、I/O節點、存儲節點等。

4、I/O節點與存儲節點采用并行文件系統。

5、高性能集群網絡分為infiniband網絡（計算）和千兆以太網絡（管理）。

6、高性能集群軟件為景行，協同調度各個節點。

7、投影設備采用BARCO等。
